Máng cáp lưới là gì? 5 quy tắc thiết kế tránh sự cố điện trong nhà máy
Khám phá máng cáp lưới, giải pháp an toàn cho hệ thống điện nhà máy. 5 quy tắc thiết kế giúp tránh sự cố, tiết kiệm chi phí và tối ưu vận hành.
Trong môi trường sản xuất công nghiệp, hệ thống điện và tín hiệu là “mạch máu” của nhà máy. Hàng trăm, thậm chí hàng nghìn mét dây cáp được lắp đặt để điều khiển máy móc, cấp nguồn và truyền dữ liệu. Nhưng nếu không được quản lý khoa học, dây cáp có thể rối rắm, dễ hỏng, gây nhiễu tín hiệu hoặc thậm chí dẫn đến sự cố cháy nổ.
Đây là lý do máng cáp lưới trở thành lựa chọn hàng đầu trong nhiều nhà máy hiện đại. Không chỉ giúp sắp xếp dây gọn gàng, máng cáp lưới còn giảm thiểu rủi ro an toàn điện, tăng khả năng bảo trì và mở rộng trong tương lai.
Trong bài viết này, chúng ta sẽ cùng tìm hiểu:
- Máng cáp lưới là gì và vai trò của máng cáp lưới
- 5 quy tắc thiết kế cần nhớ khi triển khai.
- Giá trị dài hạn mà doanh nghiệp có được khi đầu tư đúng.
- Một số FAQ thường gặp để bạn dễ dàng triển khai thực tế.
Máng cáp lưới là gì? Vai trò của máng cáp lưới trong nhà máy

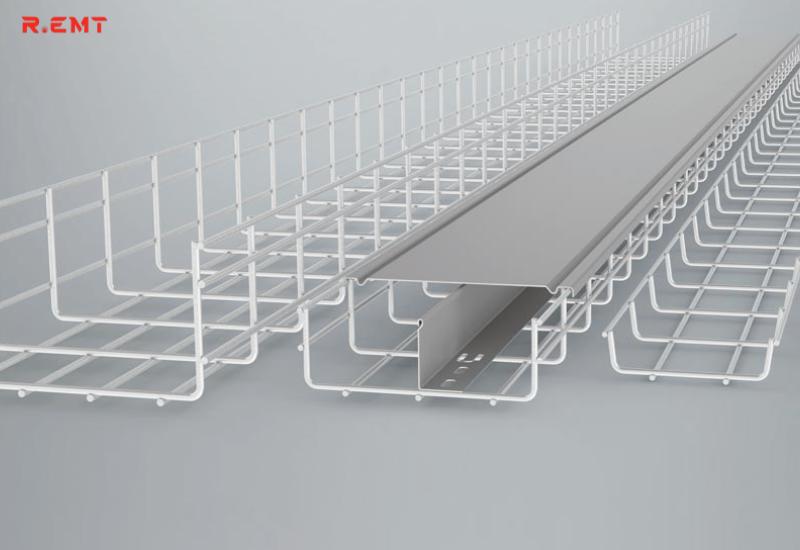

Máng cáp lưới (hay còn gọi là máng cáp dẫn lưới) là hệ thống khung kim loại có dạng lưới thép, được dùng để nâng đỡ và sắp xếp dây cáp điện, dây tín hiệu trong nhà máy.
So với các loại máng cáp dạng hộp kín, máng cáp lưới có những ưu điểm nổi bật:
- Thoáng khí & tản nhiệt tốt: Dây cáp ít bị nóng, giảm nguy cơ cháy.
- Dễ dàng lắp đặt và thay đổi: Có thể cắt, nối hoặc uốn cong linh hoạt theo bố trí thực tế.
- Thuận tiện bảo trì: Dễ dàng kiểm tra, thay thế dây hỏng mà không cần tháo toàn bộ.
- Tiết kiệm chi phí: Vật liệu nhẹ, thi công nhanh, giảm nhân công và thời gian.
Trong nhiều dự án nhà máy, máng cáp lưới không chỉ đơn giản là giải pháp kỹ thuật, mà còn là yếu tố đảm bảo an toàn vận hành, giảm rủi ro gián đoạn sản xuất.
5 quy tắc thiết kế máng cáp lưới để tránh sự cố điện
1. Phân vùng riêng biệt cho nguồn và tín hiệu
Một trong những nguyên tắc quan trọng nhất là không để chung dây nguồn và dây tín hiệu trong cùng một máng.
- Dây nguồn thường mang dòng điện lớn, dễ tạo nhiễu điện từ.
- Dây tín hiệu cần độ ổn định để truyền dữ liệu chính xác.
Do đó, khi thiết kế, hãy dùng máng riêng hoặc ngăn cách bằng vách để tránh nhiễu chéo, giảm nguy cơ hỏng hóc thiết bị.
2. Dự phòng tải trọng và số lượng dây
Nhiều kỹ sư chỉ tính toán số dây cần lắp hiện tại, nhưng quên dự phòng cho mở rộng dây trong tương lai. Điều này dẫn đến tình trạng dây nhồi nhét, dễ kẹt hoặc gãy gập.
- Nguyên tắc: tải trọng thiết kế của máng ≥ 1.3 – 1.5 lần tải thực tế.
- Chừa khoảng trống ít nhất 30% để thuận tiện nâng cấp.
3. Dự phòng tải trọng và số lượng dây
Máng cáp lưới được treo trên trần hoặc gắn tường bằng giá đỡ. Nếu khoảng cách treo quá xa, máng dễ võng, gây áp lực lên dây.
- Khoảng cách treo lý tưởng: 1,5 – 2 mét/lần treo.
- Các mối nối phải dùng phụ kiện chuyên dụng, không hàn tạm hoặc buộc dây kẽm, vì dễ gây gỉ sét và nguy hiểm.
4. Lựa chọn vật liệu chống ăn mòn phù hợp
Môi trường nhà máy có thể khắc nghiệt: bụi, ẩm, hóa chất, nhiệt độ cao. Nếu vật liệu máng không phù hợp, chỉ sau vài năm sẽ bị rỉ sét, gãy hoặc chập điện.

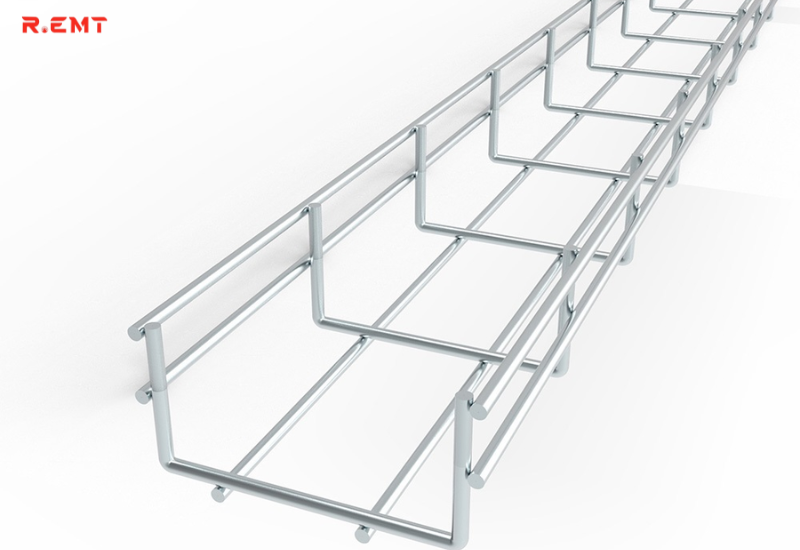

- Nhà máy thực phẩm/thuốc: ưu tiên máng cáp inox chống ăn mòn và đảm bảo vệ sinh.
- Nhà máy cơ khí/ngoài trời: chọn máng cáp mạ kẽm nhúng nóng để tăng tuổi thọ.
- Môi trường đặc biệt: có thể dùng sơn tĩnh điện chống ăn mòn và tăng tính thẩm mỹ.
5. Thiết kế lối đi cho bảo trì
Một hệ thống máng cáp tốt không chỉ để đi dây ban đầu, mà còn cần tối ưu cho bảo trì.
- Tránh thiết kế quá sát tường hoặc trần, khiến việc tiếp cận khó khăn.
- Bố trí các điểm kiểm tra định kỳ dọc theo hệ thống.
- Có sơ đồ rõ ràng: ghi chú dây nguồn, dây tín hiệu, nhãn nhận diện cáp.
Nhờ vậy, khi có sự cố hoặc cần thay đổi dây, nhân viên kỹ thuật có thể xử lý nhanh chóng, không làm gián đoạn sản xuất lâu dài.
Sai lầm thường gặp và cách phòng tránh khi thiết kế máng cáp lưới
Trong quá trình triển khai dự án điện công nghiệp, nhiều sai lầm xuất hiện ngay từ khâu thiết kế máng cáp lưới. Một lỗi phổ biến là chọn vật liệu không phù hợp với môi trường sản xuất. Ví dụ, trong nhà máy có độ ẩm cao hoặc gần khu vực hóa chất, nếu dùng máng cáp thép mạ kẽm thường thì chỉ sau một thời gian ngắn sẽ bị gỉ sét, biến dạng. Để phòng tránh, doanh nghiệp nên cân nhắc sử dụng inox hoặc thép mạ kẽm nhúng nóng, đồng thời có lớp phủ chống ăn mòn để kéo dài tuổi thọ hệ thống.
Một vấn đề khác là thiết kế máng cáp không tính đến khả năng mở rộng. Nhiều nhà máy ban đầu chỉ lắp đặt đủ cho nhu cầu hiện tại, dẫn đến tình trạng quá tải khi bổ sung thêm dây dẫn cho máy móc mới. Cách phòng tránh hiệu quả là luôn để trống ít nhất 30% dung lượng máng, vừa đảm bảo luồng không khí lưu thông giúp giảm nhiệt, vừa tạo điều kiện cho việc nâng cấp sau này.
Không ít dự án mắc sai lầm khi đặt dây nguồn và dây tín hiệu chung một tuyến máng. Việc này gây nhiễu điện từ, ảnh hưởng đến độ chính xác của hệ thống điều khiển và gián tiếp làm giảm năng suất sản xuất. Để tránh rủi ro, cần phân chia rõ ràng máng cho nguồn điện và máng cho tín hiệu, hoặc ít nhất là sử dụng vách ngăn cách biệt bên trong cùng một máng lưới.
Bảo trì thiếu định kỳ cũng là sai lầm dễ gặp. Máng cáp lưới thường ở vị trí trên cao, khuất tầm nhìn nên dễ bị bỏ qua. Khi không được vệ sinh, bụi bẩn tích tụ lâu ngày sẽ làm tăng nguy cơ cháy nổ, trong khi độ ẩm hoặc hơi hóa chất sẽ đẩy nhanh quá trình ăn mòn. Cách phòng tránh là lập kế hoạch kiểm tra và bảo trì định kỳ, vệ sinh sạch bụi, loại bỏ tạp chất, đồng thời siết lại các mối nối lỏng lẻo để đảm bảo an toàn.
Một sai lầm khác đến từ việc lắp đặt không đúng kỹ thuật. Các mối nối sơ sài, khoảng cách treo không đồng đều hoặc đặt quá xa nhau khiến máng dễ võng xuống, thậm chí gãy đổ khi chịu tải trọng lớn. Giải pháp là tuân thủ đúng hướng dẫn kỹ thuật của nhà sản xuất, sử dụng phụ kiện chính hãng, đồng thời bố trí đội ngũ thi công có kinh nghiệm và giám sát nghiêm ngặt trong suốt quá trình lắp đặt.
Như vậy, để hệ thống máng cáp lưới vận hành bền bỉ và an toàn, doanh nghiệp không chỉ cần tránh những sai lầm trên mà còn phải chủ động áp dụng biện pháp phòng ngừa ngay từ giai đoạn thiết kế và thi công.
FAQ: Câu hỏi thường gặp về máng cáp lưới
1. Máng cáp lưới khác gì so với máng cáp hộp?

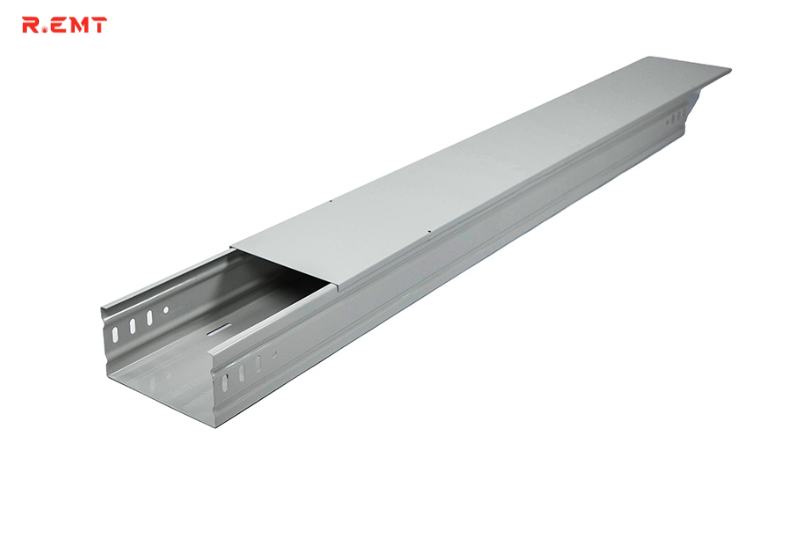

- Máng cáp hộp kín bảo vệ dây khỏi bụi bẩn, nhưng khó tản nhiệt và bảo trì.
- Máng cáp lưới thông thoáng, dễ thi công, nhưng cần chú ý chống nhiễu khi đi dây tín hiệu.
2. Có cần bảo trì định kỳ máng cáp lưới không?
Có. Dù ít hỏng hóc, máng vẫn cần được vệ sinh bụi, kiểm tra mối nối và xử lý chống gỉ định kỳ để đảm bảo an toàn.
3. Máng cáp lưới chịu tải nặng được không?
Được, nếu chọn loại khung thép dày và gắn với giá đỡ chuẩn. Một số loại máng cáp công nghiệp có thể chịu tải lên tới vài trăm kg.
4. Có thể dùng chung máng cáp lưới cho điện và mạng dữ liệu không?
Không nên. Dây nguồn và dây dữ liệu phải được phân tách để tránh nhiễu tín hiệu.
Giá trị dài hạn khi đầu tư đúng vào máng cáp lưới
Một hệ thống máng cáp lưới không chỉ phục vụ cho nhu cầu đi dây ban đầu, mà còn là nền tảng cho sự phát triển lâu dài của nhà máy. Khi tuân thủ các quy tắc thiết kế:
- Dây cáp luôn được quản lý gọn gàng, dễ dàng truy vết và mở rộng.
- Nguy cơ cháy nổ, hỏng cáp, nhiễu tín hiệu được giảm đến mức tối thiểu.
- Chi phí bảo trì và dừng máy được tiết kiệm đáng kể.
- Doanh nghiệp có thể đáp ứng tiêu chuẩn an toàn quốc tế (ISO, IEC) khi làm việc với đối tác toàn cầu.
Đặc biệt, trong bối cảnh các nhà máy ngày càng tự động hóa và phụ thuộc nhiều vào dữ liệu, một sự cố điện nhỏ có thể gây tổn thất lớn. Đầu tư đúng vào máng cáp lưới từ đầu sẽ giúp doanh nghiệp tránh chi phí khắc phục khổng lồ sau này.
Nói cách khác, máng cáp lưới không chỉ là “vật phụ trợ” cho hệ thống điện, mà chính là xương sống thầm lặng giúp nhà máy duy trì sản xuất ổn định, an toàn và hiệu quả lâu dài.
