Xích nhựa dẫn cáp là gì? Ưu điểm, cấu tạo, lợi ích và ứng dụng. So sánh với xích kim loại
Xích nhựa dẫn cáp giúp bảo vệ dây cáp trong hệ thống robot, máy CNC, dây chuyền tự động. Tìm hiểu ưu điểm, cấu tạo, lợi ích.
Trong các nhà máy tự động hóa, hàng trăm mét dây cáp tín hiệu và cáp điện di chuyển liên tục cùng robot và máy móc. Nếu không được bảo vệ, dây dễ đứt gãy, gây dừng máy và tốn chi phí sửa chữa. Lúc này, xích nhựa dẫn cáp đóng vai trò quan trọng, giúp cố định, bảo vệ và dẫn hướng cáp hiệu quả. Bài viết dưới đây từ R.EMT sẽ giúp bạn hiểu rõ cấu tạo, ứng dụng thực tế và cách chọn loại xích phù hợp nhất cho từng hệ thống.
Xích nhựa dẫn cáp là gì?
Xích nhựa dẫn cáp (còn gọi là cable carrier, drag chain) là bộ phận cơ khí chuyên dụng được thiết kế để dẫn và bảo vệ dây điện, dây tín hiệu, ống khí, ống dầu khi chúng chuyển động theo cơ cấu máy. Xích nhựa dẫn cáp giúp cố định vị trí, định hướng chuyển động, giảm uốn gấp quá mức và chống mài mòn, từ đó kéo dài tuổi thọ dây dẫn và nâng cao độ ổn định cho hệ thống tự động hóa.
Vai trò của xích nhựa dẫn cáp trong hệ thống tự động
Xích nhựa dẫn cáp tuy nhỏ nhưng có tầm ảnh hưởng lớn:
- Ngăn ngừa đứt gãy dây, giảm rủi ro dừng máy.
- Hạn chế lỗi tín hiệu do dây bị xoắn, vặn.
- Tạo quy trình đi dây rõ ràng, dễ bảo trì.
- Cải thiện độ an toàn cho khu vực vận hành.
Trong môi trường sản xuất liên tục (3 ca), một hỏng hóc dây dẫn nhỏ có thể gây thiệt hại lớn về thời gian và chi phí — đầu tư đúng loại xích nhựa là biện pháp phòng ngừa hiệu quả.
Cấu tạo chi tiết của xích nhựa dẫn cáp
Một bộ xích nhựa dẫn cáp tiêu chuẩn gồm các thành phần chính:
- Mắt xích (link): chuỗi khung tạo nên hình dạng xích.
- Trục nối/pivot: cho phép các mắt xích chuyển động tương đối.
- Thanh giằng (crossbar): cố định dây trong từng khoang; có thể tháo rời để lắp dây.
- Nắp (cover): bảo vệ, có loại nắp mở nhanh để bảo trì.
- Hệ phụ kiện đầu/cuối (end bracket): cố định xích vào máy.
Vật liệu phổ biến: PA66 (Nylon), nylon gia cường sợi thủy tinh, một số vật liệu đặc biệt chống cháy hoặc chịu hóa chất.
Phân loại xích nhựa theo cấu trúc và ứng dụng
- Xích mở (open-type): nắp dễ mở, thuận tiện cho bảo trì, thường dùng cho môi trường sạch.
- Xích kín (closed-type): bảo vệ tốt hơn khỏi bụi, mạt kim loại; phù hợp cho môi trường gia công kim loại.
- Xích chịu tải nặng: mắt lớn, thanh giằng chắc, dùng cho nhiều dây, dây lớn hoặc ống thủy lực.
- Xích mini: dùng cho thiết bị nhỏ như máy in 3D, máy đo, robot bàn.
- Xích đặc chủng: chống dầu, chịu nhiệt độ cao, chống ăn mòn cho môi trường hóa chất.
Nguyên lý hoạt động và các thông số kỹ thuật quan trọng
Xích nhựa dẫn cáp hoạt động bằng cách tạo một đường cong cố định cho dây; thông số quyết định hiệu quả gồm:
- Kích thước trong (W × H): phải lớn hơn diện tích tiết diện dây tổng cộng (cần chừa khoảng trống ~10–25% để dây không bị ép).
- Bán kính uốn (R): độ cong tối thiểu để tránh uốn quá mức cho dây. Quy tắc thực tiễn: R ≥ 10 × đường kính dây lớn nhất (tùy loại dây).
- Chiều dài hành trình (L): xác định số mắt cần dùng.
- Tốc độ & gia tốc: xích phải chịu được tần suất chuyển động (một số xích có giới hạn tốc độ).
- Khả năng chịu tải & momen xoắn: quan trọng khi xích kéo theo ống hoặc dây nặng.
Lợi ích nổi bật khi sử dụng xích nhựa dẫn cáp chất lượng cao
Xích nhựa dẫn cáp là chi tiết nhỏ nhưng đóng vai trò lớn trong việc bảo vệ dây cáp và đảm bảo hệ thống tự động hoạt động ổn định. Việc chọn loại xích tốt giúp tăng độ bền, giảm rủi ro dừng máy và tiết kiệm chi phí bảo trì đáng kể.
1. Bảo vệ dây cáp hiệu quả
Xích nhựa dẫn cáp giữ cho dây không bị xoắn, kéo căng hoặc gãy trong quá trình di chuyển. Nhờ đó, dây tín hiệu và dây động lực có thể hoạt động ổn định trong thời gian dài, đặc biệt ở các hệ thống robot hoặc máy CNC.
2. Giảm chi phí bảo trì và thời gian dừng máy
Khi dây cáp được bảo vệ tốt, doanh nghiệp giảm đáng kể các sự cố do đứt dây hoặc chập điện. Thời gian bảo trì định kỳ cũng rút ngắn, giúp dây chuyền hoạt động liên tục và ổn định hơn.
3. Tăng tuổi thọ thiết bị
Xích nhựa dẫn cáp giúp giảm rung và ma sát, bảo vệ các bộ phận chuyển động như trục trượt, ổ bi, hoặc khớp nối. Điều này kéo dài tuổi thọ thiết bị và duy trì độ chính xác trong vận hành.
4. Dễ dàng lắp đặt và thay thế
Nhiều loại xích hiện nay có nắp mở hai bên, cho phép kỹ sư thêm hoặc rút dây nhanh chóng mà không cần tháo rời toàn bộ hệ thống. Điều này giúp tiết kiệm thời gian và công sức bảo trì.
5. Tăng tính thẩm mỹ và chuyên nghiệp cho dây chuyền
Xích nhựa dẫn cáp giúp hệ thống dây cáp được sắp xếp gọn gàng, dễ quản lý và an toàn hơn. Với các nhà máy tự động hoá hiện đại, điều này thể hiện tính chuyên nghiệp và tiêu chuẩn cao trong vận hành.
Những lỗi thường gặp khi chọn hoặc lắp đặt xích nhựa dẫn cáp
Dù xích nhựa dẫn cáp là thiết bị khá đơn giản, nhưng nếu chọn sai thông số hoặc lắp đặt không đúng cách, hệ thống có thể nhanh chóng gặp sự cố. Dưới đây là những lỗi phổ biến nhất mà kỹ sư và doanh nghiệp cần tránh.
1. Chọn kích thước xích nhỏ hơn dây cáp
Đây là lỗi thường thấy khi muốn tiết kiệm chi phí hoặc không tính toán kỹ số lượng dây. Khi lòng xích quá hẹp, dây bị ép chặt, gây mỏi, gãy hoặc đứt sau thời gian ngắn.
→ Giải pháp: Chọn lòng xích rộng hơn tổng đường kính dây ít nhất 10–15%.
→ Ảnh minh họa: So sánh hai loại xích – một loại dây bị kẹt chặt, một loại có khoảng trống đúng chuẩn.
2. Bỏ qua bán kính uốn cong (R)
Nếu bán kính uốn của xích nhỏ hơn yêu cầu của dây, dây sẽ bị kéo căng quá mức khi di chuyển. Điều này đặc biệt nguy hiểm với dây tín hiệu và cáp servo.
→ Giải pháp: Luôn chọn bán kính uốn cong của xích lớn hơn 10% bán kính uốn dây.
→ Ảnh minh họa: Biểu đồ mô phỏng xích gập đúng và sai bán kính.
3. Lắp sai hướng dẫn chuyển động
Một số kỹ sư gắn đầu cố định và đầu di chuyển ngược chiều, khiến xích xoắn hoặc va vào vỏ máy. Lỗi này gây nứt mắt xích và gãy cáp nhanh chóng.
→ Giải pháp: Kiểm tra hướng chuyển động thực tế trước khi cố định đầu xích.
4. Không cố định dây cáp bên trong xích
Khi dây không được cố định bằng đệm hoặc thanh giữ, chúng có thể trượt và cọ xát trong lòng xích, gây mòn nhanh.
→ Giải pháp: Sử dụng bộ kẹp cáp hoặc thanh chia khoảng cách để giữ dây cố định.
5. Không kiểm tra định kỳ hoặc vệ sinh xích
Bụi, dầu, hoặc mạt kim loại bám vào xích lâu ngày sẽ gây ma sát, làm mòn khớp nối và giảm độ trơn tru khi di chuyển.
→ Giải pháp: Vệ sinh xích định kỳ 3–6 tháng/lần, kiểm tra khớp nứt hoặc biến dạng.
Hướng dẫn lắp đặt xích nhựa dẫn cáp đúng kỹ thuật
Lắp đặt đúng cách là yếu tố quyết định tuổi thọ và độ ổn định của xích nhựa dẫn cáp. Một hệ thống được thi công đúng chuẩn không chỉ vận hành êm ái mà còn hạn chế tối đa sự cố về dây điện, cảm biến hay servo.
1. Chuẩn bị trước khi lắp đặt
Trước tiên, cần xác định rõ chiều dài hành trình di chuyển, điểm cố định, và điểm di động của hệ thống. Đảm bảo không gian xung quanh đủ để xích uốn cong tự do mà không va chạm với vật cản.
2. Kiểm tra và bố trí dây cáp trong lòng xích
Xếp dây theo trật tự, không để dây chồng chéo. Dây điện, dây tín hiệu và dây khí nén nên được phân luồng bằng thanh chia để tránh nhiễu hoặc xoắn.
Khoảng cách giữa các dây nên giữ đều nhau, không để dây quá căng hoặc quá lỏng.
3. Xác định bán kính uốn cong phù hợp
Bán kính uốn cong (R) phải phù hợp với loại dây đang sử dụng. Nếu R quá nhỏ, dây sẽ nhanh bị gãy hoặc nứt vỏ.
→ Gợi ý kỹ thuật:
- Dây điều khiển: R ≥ 7,5 × đường kính dây
- Dây servo, tín hiệu: R ≥ 10 × đường kính dây
4. Cố định hai đầu xích chắc chắn
Dùng bộ gá cố định chuyên dụng để gắn đầu xích vào khung máy hoặc bàn trượt. Đảm bảo xích được bắt đúng vị trí, không bị xoắn hoặc nghiêng khi vận hành.
5. Kiểm tra chuyển động thử
Sau khi hoàn tất lắp đặt, chạy thử hệ thống ở tốc độ thấp để kiểm tra:
- Dây có di chuyển trơn tru trong lòng xích không
- Xích có bị va vào khung máy hoặc chệch hướng không
Nếu có, điều chỉnh lại ngay để tránh hư hỏng sau này..
6. Bảo dưỡng sau lắp đặt
Mỗi 3–6 tháng, nên kiểm tra độ mòn của khớp nối, độ căng dây và tình trạng nắp xích. Khi phát hiện mắt xích bị nứt hoặc cong, cần thay thế ngay.
→ Ảnh minh họa: Kỹ thuật viên bảo dưỡng xích trong nhà máy, sử dụng dụng cụ chuyên dụng để đo độ mòn.
Mẹo nhỏ: Khi cần lắp đặt trong môi trường bụi hoặc ẩm, nên chọn xích nhựa có nắp đậy kín hoặc loại chống tĩnh điện (ESD) để bảo vệ dây tối ưu hơn.
Ứng dụng thực tế của xích nhựa dẫn cáp trong từng lĩnh vực công nghiệp
Xích nhựa dẫn cáp không chỉ là một linh kiện phụ, mà là thành phần quan trọng trong hầu hết các dây chuyền tự động hóa hiện đại. Tùy vào đặc thù ngành nghề, môi trường và loại máy móc, xích sẽ có kích thước, vật liệu và tiêu chuẩn khác nhau. Dưới đây là một số ví dụ điển hình:
Ngành điện tử – Tốc độ cao và độ chính xác tuyệt đối
Trong các dây chuyền lắp ráp linh kiện điện tử, robot pick-and-place hoạt động liên tục với tần suất cao. Hệ thống dây servo và dây tín hiệu phải di chuyển linh hoạt mà không gây nhiễu.
Xích nhựa PA66 nhẹ, chịu nhiệt và có khả năng chống nhiễu điện từ (EMI) là lựa chọn phổ biến.
→ Ví dụ: Dây chuyền gắp chip SMT sử dụng xích loại R28 nhỏ gọn, bán kính uốn R = 45 mm để đảm bảo chuyển động êm và chính xác.
Ngành cơ khí – ô tô: Môi trường khắc nghiệt, chịu tải nặng
Robot hàn, máy dập, và dây chuyền lắp ráp ô tô thường yêu cầu xích nhựa dẫn cáp có độ bền cơ học cao, chịu dầu mỡ, và chống tia lửa hàn.
Xích nhựa gia cường sợi thủy tinh hoặc xích thép bọc nhựa được dùng phổ biến vì khả năng chịu lực lớn, tuổi thọ cao.
→ Ví dụ: Dây chuyền robot hàn khung xe cần xích rộng 60 mm, có tấm chống tia hàn, hoạt động ổn định 24/7.
Kho tự động & logistics – Hành trình dài, chuyển động linh hoạt
Trong hệ thống AGV/AMR hoặc cổng trục kho hàng, dây điện và dây truyền thông phải di chuyển hàng chục mét mỗi ngày.
Xích nhựa dạng mở nắp hai bên, có khả năng chịu mỏi và uốn cong lặp lại hàng trăm nghìn chu kỳ là lựa chọn tối ưu.
→ Ví dụ: Xe tự hành AGV tại kho điện tử Bình Dương sử dụng xích hành trình 25 m, giúp dây truyền thông không bị xoắn hay đứt trong quá trình vận hành liên tục.
Máy CNC, plasma, và máy cắt laser – Bảo vệ dây khỏi mạt kim loại và bụi bẩn
Các thiết bị gia công cơ khí thường sinh nhiều bụi, mạt thép và tia lửa, có thể làm hỏng dây cáp nếu không được bảo vệ.
Xích nhựa kín hoàn toàn (closed type) giúp ngăn mạt rơi vào bên trong, đồng thời duy trì độ bền của dây tín hiệu.
→ Ví dụ: Máy CNC 3 trục dùng xích kín 50 mm, bền với dầu cắt gọt và nhiệt độ lên tới 100°C.

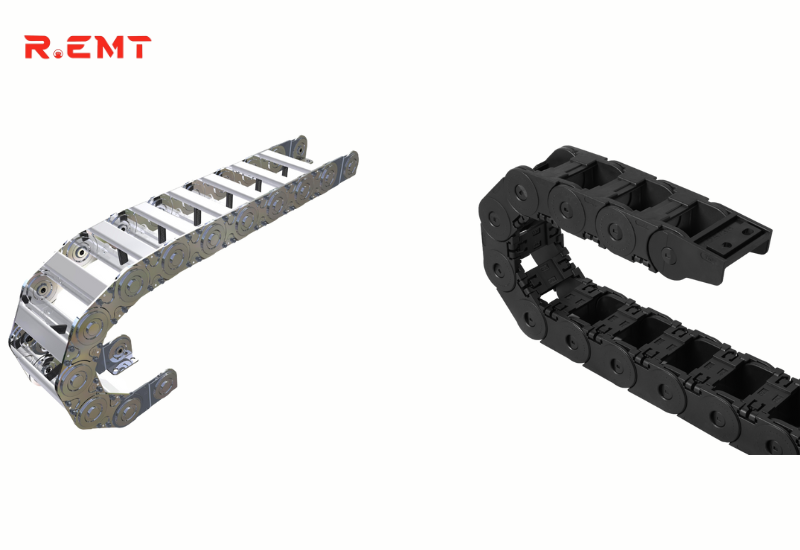

So sánh xích nhựa và xích kim loại – nên chọn loại nào?
Hiện nay, trên thị trường có hai loại xích dẫn cáp phổ biến: xích nhựa (plastic cable carrier) và xích kim loại (metal cable carrier). Mỗi loại đều có ưu – nhược điểm riêng, phù hợp với từng điều kiện vận hành khác nhau. Việc chọn đúng loại xích giúp tối ưu chi phí và nâng cao tuổi thọ thiết bị.
1. Về trọng lượng và cấu trúc
- Xích nhựa: Nhẹ hơn 30–60% so với kim loại, dễ lắp đặt và giảm tải cho cơ cấu chuyển động.
- Xích kim loại: Nặng, nhưng cực kỳ cứng vững, thích hợp với hành trình dài hoặc tải trọng lớn.
2. Về độ bền cơ học
- Nhựa kỹ thuật cao (PA66, nylon gia cường sợi thủy tinh) chịu mài mòn tốt, đủ bền cho phần lớn dây chuyền tự động.
- Kim loại (thép mạ, inox) có khả năng chống va đập, chịu tải trọng nặng và nhiệt độ cao hơn.
3. Về độ ồn khi vận hành
- Xích nhựa: Hoạt động êm ái, giảm tiếng ồn, phù hợp môi trường văn phòng, phòng thí nghiệm, hoặc robot trong nhà xưởng sạch.
- Xích kim loại: Gây tiếng ồn cao hơn, thường dùng ở nơi không yêu cầu độ yên tĩnh.
4. Khả năng chống ăn mòn và môi trường sử dụng
- Xích nhựa: Không bị gỉ, chịu ẩm, dầu và hóa chất nhẹ — phù hợp nhà máy thực phẩm, linh kiện điện tử, môi trường sạch.
- Xích kim loại: Dùng tốt trong môi trường có nhiệt độ cao, hàn điện, hoặc có vật liệu sắc nhọn rơi vãi.
5. Chi phí đầu tư và bảo trì
- Xích nhựa: Giá thành rẻ hơn, dễ thay thế từng mắt, chi phí bảo trì thấp.
- Xích kim loại: Đắt hơn nhưng có tuổi thọ cao hơn khi vận hành trong điều kiện khắc nghiệt.
6. Thẩm mỹ và tính linh hoạt
- Xích nhựa: Có nhiều màu sắc, thiết kế hiện đại, phù hợp các dây chuyền có yêu cầu thẩm mỹ.
- Xích kim loại: Mang vẻ công nghiệp mạnh mẽ, thường được dùng trong các ứng dụng hạng nặng.
Tổng kết – Nên chọn loại nào?
| Tiêu chí | Xích nhựa | Xích kim loại |
|---|---|---|
| Trọng lượng | Nhẹ | Nặng |
| Độ bền cơ học | Trung bình – Cao | Rất cao |
| Độ ồn | Thấp | Cao |
| Chống ăn mòn | Tốt | Tùy loại vật liệu |
| Chi phí | Thấp | Cao |
| Ứng dụng phù hợp | Robot, CNC, băng tải nhẹ | Máy hàn, thiết bị ngoài trời, tải nặng |
✅ Kết luận ngắn:
- Nếu bạn cần hiệu quả, thẩm mỹ và dễ lắp đặt → chọn xích nhựa.
- Nếu hệ thống chịu tải lớn, môi trường khắc nghiệt → chọn xích kim loại để đảm bảo độ bền lâu dài.
Lời khuyên thực tế khi lựa chọn và vận hành xích nhựa
Đầu tư xích nhựa dẫn cáp đúng chuẩn không chỉ giảm chi phí sửa chữa tức thời mà còn tối ưu hóa năng suất dài hạn. Dưới đây là 1 số lời khuyên nà R.EMT gửi đến bạn:
- Đo thực tế trên thiết bị — không chọn theo cảm tính.
- Ưu tiên margin an toàn (kích thước trong + bán kính uốn lớn hơn yêu cầu tối thiểu).
- Chuẩn hoá vật tư: dùng loại xích và phụ kiện giống nhau trong cùng nhà máy để dễ thay thế.
- Kết hợp dịch vụ tư vấn kỹ thuật: R.EMT có thể đo đạc, đề xuất model phù hợp và thi công lắp đặt.
- Lập kế hoạch bảo trì định kỳ và lưu lịch sử thay thế để phân tích tuổi thọ thực tế.
Cuối cùng, hãy coi xích nhựa là phần của hệ thống, không phải chỉ là linh kiện rời — thiết kế xích phù hợp sẽ bảo vệ toàn bộ cấu trúc đầu tư của bạn.
